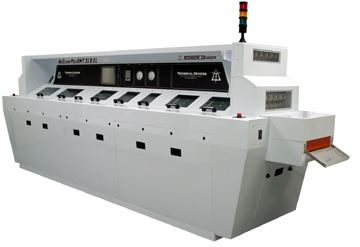

美国TDC 318XL水清洗机





Nu/Clean 318 XL型触摸屏式生产线水洗机

技术规格及相关选项配置(设备图片仅供参考)









1、技术规格参数介绍

       1952年以来,“TDC公司”就一直给电子行业提供高质量的生产设备,并且由于我们优质的售后服务和技术支持而获得极高的声誉。此外,“TDC公司”走在世界清洗技术的前列,生产创新、优质、可靠的产品,同时又不对环境造成任何不良的影响。Nu/CLEAN型生产线水洗机是当今同类产品市场上最安全、最安静、最节能的产品。“TDC公司”还是第一个生产混合动力水洗机的公司, 供选用的混合动力Nu/CLEAN型水洗机因为使用天然气而不是电能来加热水洗机里面的水而可以大大介绍能源成本。



Nu/CLEAN型水洗机除了拥有这些技术和环保优势之外,它还具有容易使用和保养的特点。触摸屏控制系统使用起来非常直观、简单,可以控制和监督水洗机的所有重要功能。警报和保养显示屏让操作员能够马上知道需要采取什么措施。水箱、机柜以及控制系统的结构设计令日常保养工作既简单又快捷。



“TDC公司”拥有几十年的水洗机生产经验和遍布各地的客户服务网络,是满足您清洗要求的最佳选择。



TOUCH SCREEN CONTROL SYSTEM

触摸屏控制系统





              Main Screen                        Input / Output Screen                    Pressures Screen

主界面                                   输入/输出界面                          压力显示界面



坚固耐用、Windows操作平台



编程界面可以进行密码控制



操作简单的界面



软件已经包含了警报系统



设备超出极限值时会从触摸屏显示出来,并发出声音警报



照明灯塔



入口处设置了光电感应器,可以自动开启/停止设备



12”的LCD触摸屏



STANDARD FEATURES in order of MODULE CONFIGURATION

标准特性





   装料



紧急停机按钮



防触电接地插座



固定式12”加长入口



预洗段(12”长)



一套喷洒系统配四个快速接头喷杆系统(共32个喷嘴) [见图1]



预洗系统的外部水源有阀门单独控制、有水表单独监测,废水直接进入排水系统



或者



预洗系统的水源由清洗泵供应,与清晰系统共用排水系统,令水在清洗系统内的再循环长度达到48”



上、下喷杆系统的喷洒压力单独控制



上、下喷杆系统的喷洒控制阀后面设有压力表



便利的观察窗[见图2]



透明内部滑板盖和外部强化玻璃窗令工人在生产过程中能够观察产品



可拆式水箱清洁口



喷杆系统后面设有拖动式上、下风刀



清洗段(36”)



安装在前舱便于保养的3条9 kW 浸入式Incoloy发热管 [见图2]



过热保护装置



冗余过低水量保护装置



带水量控制装置的自动加水系统



自动化学系统(可选),包括由流量传感器控制的计量泵,可以将多余的化学物送到清洗段。



3套喷洒系统配12个快速接头喷杆系统(共96个喷嘴) [见图1]



上、下喷杆系统各自独立的门阀喷洒压力控制装置



上、下喷杆系统的喷洒控制阀后面设有压力表



7.5马力高性能不锈钢离心泵



不锈钢高压水管



可拆式低损失水泵进水过滤网(60目 - 0.01”)



便利的观察窗[见图2]



可拆式水箱清洁口



透明内部滑板盖和外部强化玻璃窗令工人在生产过程中能够观察产品



独立的水箱排水阀

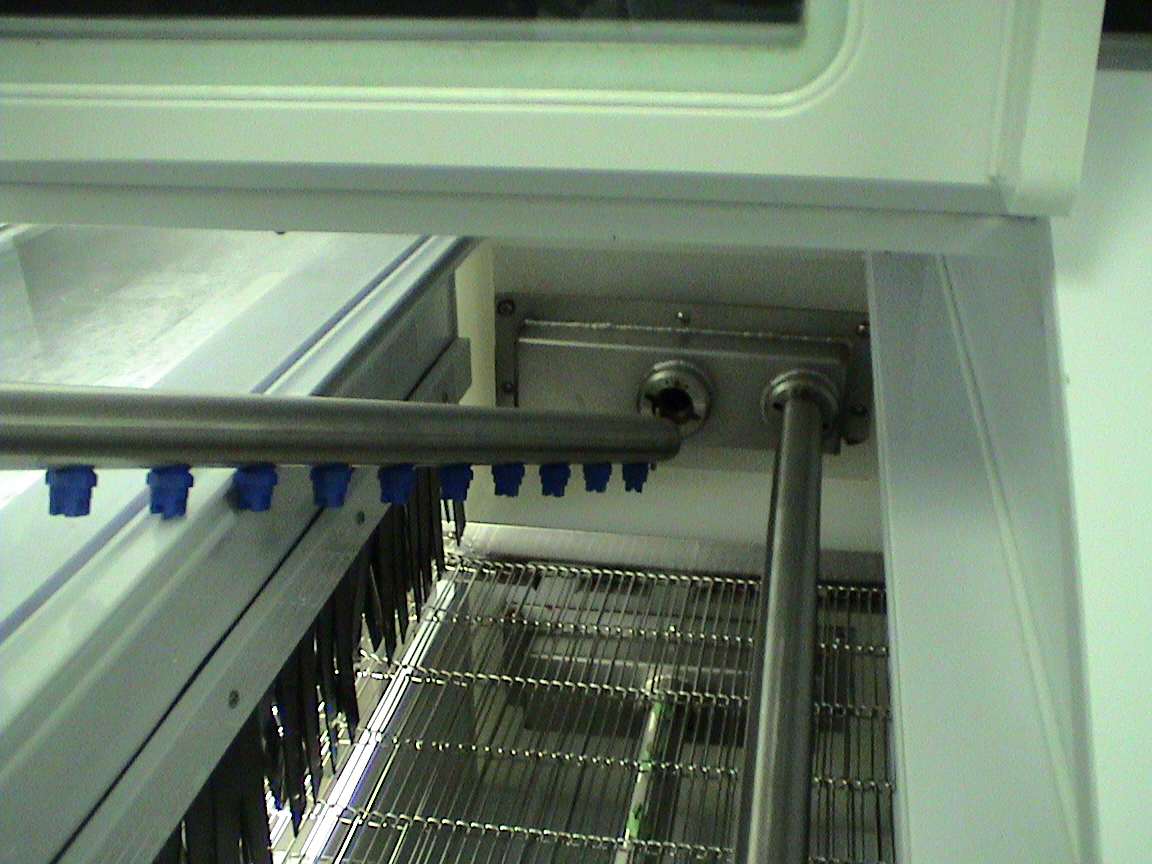

Figure 1

1



Quick Disconnect

Spray Bars

快速接头喷杆系统

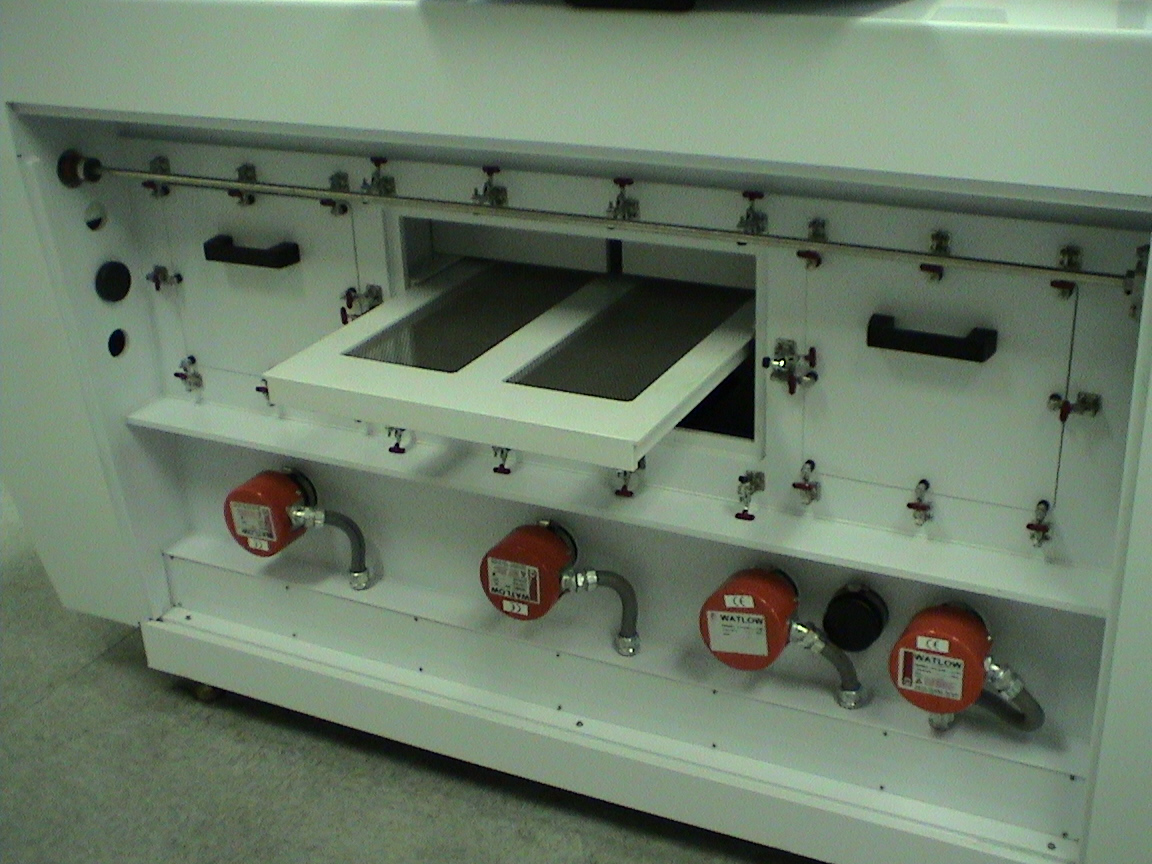

Figure 2

2





Easily Accessible

Immersion Heaters

and Catch Screens

(Shown with Front Panel Removed)

使用便利的浸入式发热管和观察窗(前板取开后)







隔离冲洗段(33”长)



能够有效防止化学品从清洗箱流向冲洗箱



加强零件下面的液体渗透



旋转速度可调的上、下风刀管各一个



2个快速接头喷杆系统(共16个喷嘴) [见图1]



外部水源有阀门单独控制、有水表单独监测,废水直接进入排水系统



或者



来自冲洗水泵的水源有阀门单独控制、有水表单独监测,废水直接进入排水系统



旋转速度可调的拖动式上、下风刀管(后隔离冲洗)



透明内部滑板盖和外部强化玻璃窗令工人在生产过程中能够观察产品



循环冲洗段(16”长)



安装在前舱便于保养的3条9 kW 浸入式Incoloy发热管[见图2]



过热保护装置



冗余过低水量保护装置



带水量控制装置的自动加水系统



一套喷洒系统配四个快速接头喷杆系统(共32个喷嘴) [见图1]



上、下喷杆系统各自独立的门阀喷洒压力控制装置



上、下喷杆系统的喷洒控制阀后面设有压力表



7.5马力高性能不锈钢离心泵



不锈钢高压水管



可拆式低损失水泵进水过滤网(60目 - 0.01”)





便利的观察窗[见图2]



可拆式水箱清洁口



透明内部滑板盖和外部强化玻璃窗令工人在生产过程中能够观察产品



独立的水箱排水阀



直接进入排水系统或级联水洗机



最后冲洗段(11”长)



一套喷洒系统配两个快速接头喷杆系统(共12个喷嘴) [见图1]



水压由进水水源决定



有阀门单独控制、有水表单独监测的喷嘴



可拆式水箱清洁口



透明内部滑板盖和外部强化玻璃窗令工人在生产过程中能够观察产品



便利的观察窗[见图2]



拖动式风刀排除冲洗水





干燥段(41”长)



2套风刀系统,各配2把上风刀和1把下风刀



1台带自张紧皮带的15马力高性能涡轮吹风机



1台带自张紧皮带的10马力高性能涡轮吹风机



每台吹风机都配有压差表



方便保养的滑动式风机[见图3]



外部强化玻璃窗令工人在生产过程中能够观察产品



吹风机和风刀分别隔离开来,从而进一步降低噪音



特别设计的剥离式风刀,干燥效率更高[见图4]



高度和角度可调的上风刀



角度可调的下风刀



双层玻璃观察窗,进一步降低噪音



可重复使用的聚丙烯风刀过滤网



干燥段使用非循环空气,从而降低干燥室的湿度





3



Our Roll Out Blowers

make changing filters and

other maintenance

procedures much faster

and easier

滑动式吹风机令过滤网的更换和其他保养工作更加快捷、简单



4





High efficiency, height

and angle adjustable

Air Knives

 for optimum drying

      高度和角度可调的高性能风刀,干燥效果更好





卸料



紧急停止按钮



隔音降噪覆盖层



防触电接地插座



不锈钢出口坡道



固定式6”加长出口



      输送带

全程18”的宽度



输送带导轨直达喷杆系统和风刀处



302不锈钢、0.5节距/0.072英寸直径的钢丝带



302不锈钢、0.375节距/0.072英寸直径的上钢丝带(可选)



滑动离合器保护的驱动装置



输送带抗静电防护接地



输送带的回程与冲洗和清洗模块互相隔离



上、下输送带单独驱动

产品间隙为标准的3”



      排气系统

隐蔽式、一体式管道系统



带调节门的10”外部双排气口



带废油聚结网的先进排气系统,化学物损失达到同行最低水平



规格



电气系统:480 VAC、三相(240VAC或380VAC也可)



排气系统:每台1200 CFM @ 1.5" SP(2台)



进水系统:4.5–7.5 GPM(因选项和配置而异)



产品间隔:3.0”



.

重量:大约3,700磅



宽度:68.6”



高度:66 - 67” (可调)

长度:180”



输送带高度:35 -36” (可调)









2、Nu/Clean 318 XL标准配置



触摸屏控制系统

带光电感应器的自动开启/停止系统**

警报系统**

密码控制系统

操作方便的前控制板

结实的钢结构焊接一体化机柜底座3” x 3” x 0.187”角钢**

双水箱(只有“TDC公司”才有)

半透明的前、后舱

固定式12”加长入口和6” 加长出口

隔音降噪系统**

名牌管道与阀门

安装在前部便于保养的3条9 kW 浸入式发热管

清洗段循环热水系统

冲洗段循环热水系统

2台7.5 HP的不锈钢水泵

60目(0.01”)水泵进水过滤网

预洗、隔离冲洗、冲洗段设有控制装置、压力计和流量表

水洗机后面易于调节的压力表

拖动式化学品湿隔离装置**

上、下喷杆系统控制装置

快速接头喷杆系统

水箱观察窗

不锈钢高压水管

输送带干回程隔离系统

滑动式风机

一台15HP的风刀吹风机**

一台10HP的风刀吹风机**

可重复使用的聚丙烯风刀过滤网

低损失风刀分配器

风刀可以重复进行精确的调节

带废油聚结网的排气系统

带调节门的外部排气口

取得了UL认证

480Vac三相60Hz电源



** Nu/Clean的增值特色服务。如果是其他品牌的清洗机,这些都是要另外收费的。



3、Nu/Clean 318XL水洗机的其他选项



可调、倾斜装料系统(36”)

以下内容标准设备不含这些配置

双输送带



最新款10HP不锈钢水泵



最新款15HP不锈钢水泵



电阻率计



自动化学系统(水箱)(0.33% - 23%)



化学物抽样口



“Consta Temp”VFD系统



最新款15HP风刀吹风机



风刀加热器及其不锈钢集流腔组件



出口隔音降噪覆盖层 - 12”加长出口



承滴盘



自动排水泵及水箱









自动排水泵水箱承滴盘(仅外部)



自动双排水泵 / 双水箱、双水泵



自动双排水泵箱承滴盘



双进水、双排水系统



清洗段快换级联水洗机水刀(含5HP上水泵)



清洗段快换级联水洗机水刀(含5HP上、下水泵)



机内热水器



旋转式卸料太(42”防静电台面)



进气集流腔



洗涤槽及其喷枪



安装在水泵后面的桶式(袋式)过滤器



水泵故障报警系统



清洗水箱过滤系统



另外增加两套紧急停止开关



清洗和冲洗段混合动力(天然气)加热器及其235,000 BTU热交换器



SMEMA套件



另外增加的手动蝶阀(每个上风刀均有)





pH值仪



吹风机故障指示



电动排水阀









打包装箱(出口和空运)



380伏、三相50 Hz



240伏、三相、60 Hz



取得CE认证



成套配件 – 层次1 (见SK 5298 版本A)



成套配件 – 层次2 (见SK 5298 版本A)











      (七)设备出货调试验收及售后服务

1、设备的试用及验收:

设备安装调试后,供、需双方人员组织调试,调试合格后的设备暂交需方试用,试用期为三个工作日,试用中做好运行情况记录;

验收移交:设备调试、试用,并按合同及本技术协议验收,经供、需双方负责人签字后方可移交,移交时必须同时交清使用说明书等相关资料;

技术协议生效之前,合同不具有法律效力,本技术协议与合同具有同等效力;

技术协议未尽事宜在今后双方协商中以备忘录的形式体现,备忘录与本协议书具有同等效力。

2、双方责任划分:

需方:

(1) 提出整个工程的总体设计方案、工艺平面布局、主要技术要求,并监督其实施。工程完结后按本协议有关条文组织全面验收;

(2) 负责电源和气源接到设备使用附近一米处;

(3) 负责联系地面楼板开孔及其它土建事宜(根据最终设计图纸定)。

供方:

(1) 按甲方提出的总体设计方案、工艺布局及技术要求,进行设备安装、调试,并按本协议的有关条款向甲方交验,并为甲方培训操作维修人员;

(2) 负责验收后的技术服务,保修期一年,不包括因使用不当造成的损坏;

(3) 提供竣工资料(中文版二份):检查表、维修手册、易损件备件清单、使用说明书、设备日常点检表、定期点检表、产品说明书、随机备件清单。









3、售后服务承诺:

本公司对所提供设备在正常使用下,除因使用不当或不可抗力因素外所导致的毁坏提供一年免费质保,并保证在客户正式通知我方后一个48小时内派专业技术人员到达现场解决问题。

对于因使用不当或不可抗力因素所导致的毁坏本公司提供免费技术服务并仅收取成本费用。

本公司的设备终生维护。

4、时间计划:

(从合同签定预付款收到为止计算)

制作时间:60天

运输时间:20天

安装调试时间:5-10天

合计:90天左右
